◆Motor Specifications
Model Number | Rated Current | Holding Torque | Wiring Resistance | Winding Inductance | Rotor lnertia | Mass | Motor Length | Shaft Diameter |
Single Shaft | A/Phase | N.m min. | Ω/Phase @20℃ | Mh/Phase | g.cm2 | kg | mm | mm |
CSM223BP10A | 1 | 0.1 | 5.8 | 3.5 | 9 | 0.1 | 32 | φ5 |
CSM224BP10A | 1 | 0.16 | 8.6 | 6.5 | 14 | 0.16 | 45 |
CSM225BP10A | 1 | 0.2 | 10 | 6.9 | 18 | 0.2 | 52 |

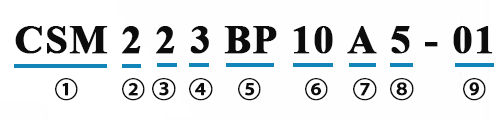

◆Model Numbering System
① | Series Name | CSM |
② | Step Angel | 2:1.8° |
③ | Frame Size | 1:NEMA11 □28mm |
④ | Motor Length Code | 3:32mm 4: 45mm 5:51mm |
⑤ | Motor Connection Type | B:Bipolar U:Unipolar | P: Plug in Connector |
⑥ | Rated Current | 10: 1A/Phase |
⑦ | Motor Type | A:Single Shaft B:Dual Shaft E:Encoder Mounting Hole & Dual Shaft |
⑧ | Shaft Code | 5:5mm C:Customize |
⑨ | Design Code | 01:No.1 Customized motor |

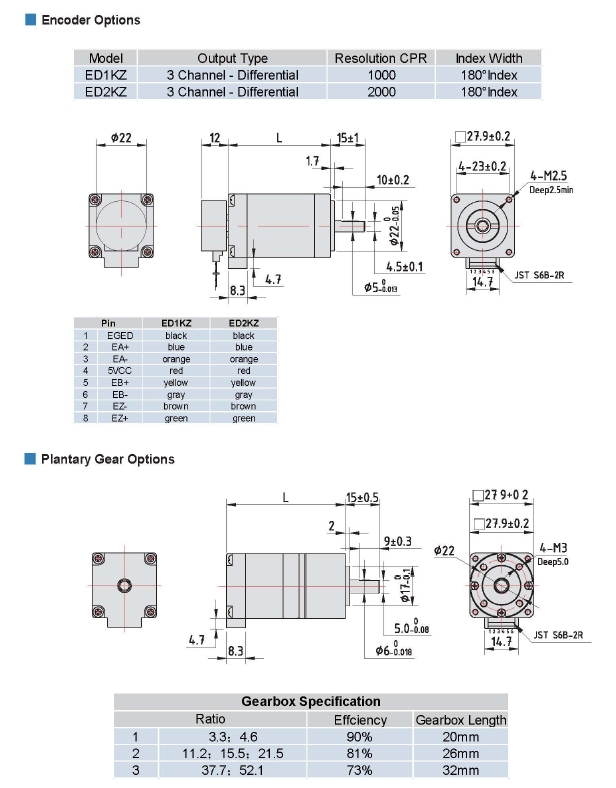

⑩ | Options | Encoder Option | ED1K:1000CPR 2-channel Differential Output ED2K5Z:2000CPR 3-channel Differential Output |
Plantary Gear Option | PG10:Ratio 10:1 |

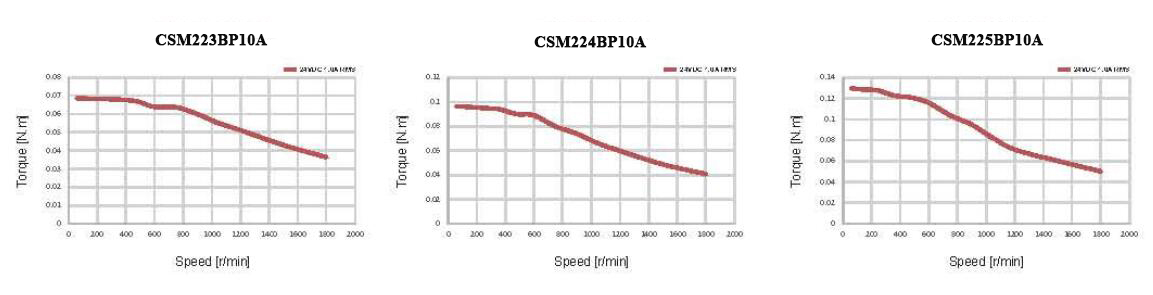

◆Motor Torque-speed Curve

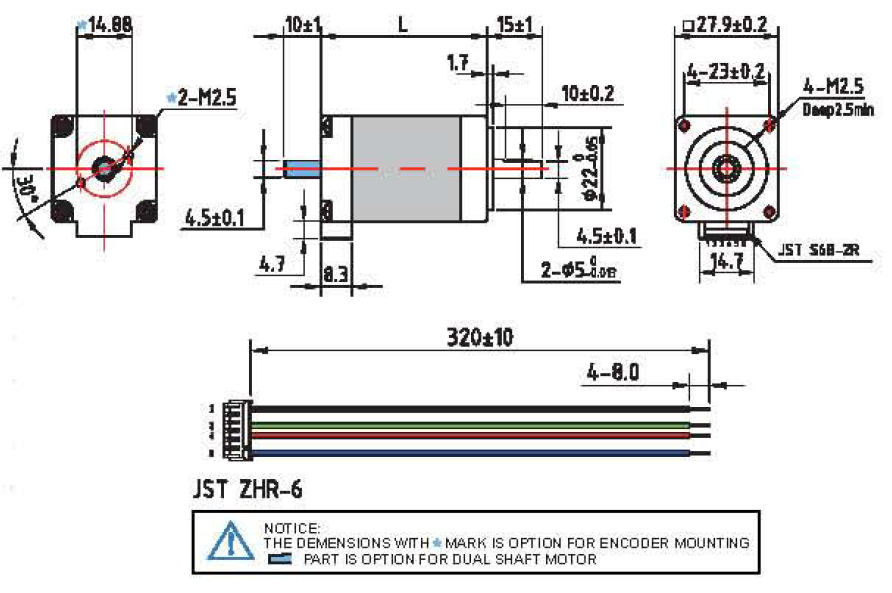

◆Dimensions (Unit: mm)
