◆Motor Specifications
Model Number | Rated Current | Holding Torque | Wiring Resistance | Winding lnductance | Rotor Inertia | Mass | Motor Length | Shaft Diameter |
Single Shaft | A/Phase | N.m min. | QPhase @20℃ | Mh/Phase | g.cm? | kg | mm | mm |
CSM265BL20A | 2 | 1.2 | 1.5 | 3.5 | 240 | 0.6 | 47 | φ8/φ10 |
CSM265BL30A | 3 | 0.6 | 1.5 |
CSM266BL30A | 3 | 1.6 | 0.8 | 2.3 | 340 | 0.8 | 56 |
CSM266BL40A | 4 | 0.5 | 1.2 |
CSM267BL30A | 3 | 2.2 | 1 | 3.2 | 490 | 1 | 68 |
CSM267BL40A | 4 | 0.6 | 1.8 |
CSM269BL40A | 4 | 3.2 | 1.3 | 2.8 | 690 | 1.3 | 86 |
CSM269BL50A | 5 | 0.7 | 2 |
◆Model Numbering System

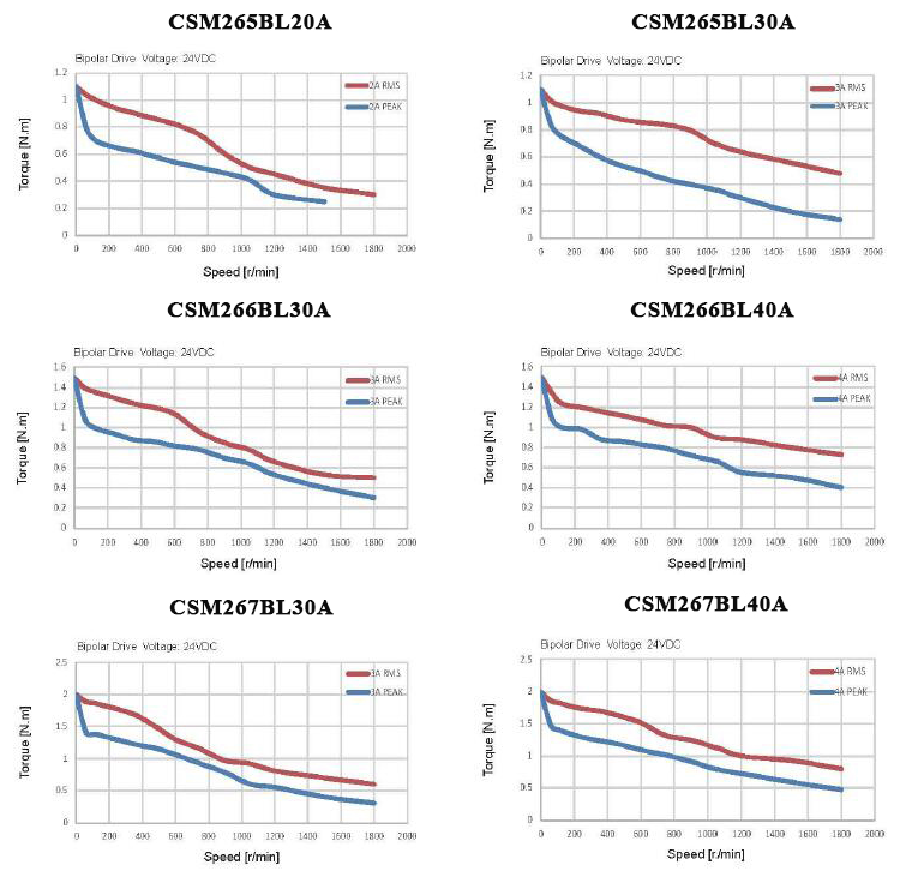

◆Motor Torque-speed Curve
